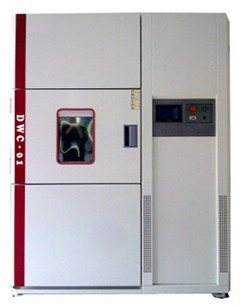

风门式温度冲击试验箱

​​风门式温度冲击试验箱的性能介绍​​

风门式温度冲击试验箱（又称高低温冲击试验箱）是一种用于模拟极端温度快速变化的可靠性测试设备，广泛应用于电子元器件、汽车零部件、军工产品、新材料等领域，以评估产品在剧烈温变环境下的耐受性和可靠性。其核心特点是利用风门切换技术实现高低温的快速转换，相比传统液氮式冲击箱具有更高的能效比和可控性。

​一、核心性能特点​​

1. ​​温度范围与转换速度​​

   • ​​温度范围​​：高温区通常达+150℃~+200℃，低温区-65℃~-75℃，部分军工级设备可扩展至-80℃~+220℃。
   • ​​转换时间​​：通过风门切换可在5~15秒内完成高低温转换，温度恢复时间≤5分钟（标准要求）。
   • ​​温变速率​​：最高可达30℃/min，满足GJB、MIL-STD等严苛测试标准。

2. ​​精准温控与均匀性​​

   • 采用PID智能算法，温度波动≤±0.5℃，均匀性≤±2℃（空载状态）。
   • 双风道循环设计（高温区/低温区独立风路），避免温度交叉干扰。

3. ​​风门切换技术​​

   • ​​气动/电动风门​​：通过伺服电机或气缸驱动风门快速开闭，实现高低温气流的瞬间切换。
   • ​​低热惯性设计​​：风门材质为不锈钢或钛合金，耐高温且减少热量传递延迟。

二、结构与安全设计​​

1. ​​箱体与隔热系统​​

   • ​​三箱式结构​​：预冷区、预热区与测试区独立分隔，测试样品通过吊篮或托盘自动转移（可选）。
   • ​​多层隔热​​：箱体采用聚氨酯高压发泡层，高温区辅以陶瓷纤维隔热，确保外部温度≤室温+5℃。

2. ​​安全保护机制​​

   • 多重传感器监控：实时检测风门位置、气流状态及温度超限，异常时自动停机报警。
   • 应急泄压装置：防止箱内气压过高导致爆炸风险。
   • 断电保护：恢复供电后可继续执行原测试程序。

三、智能化与扩展功能​​

1. ​​控制系统​​

   • 7英寸触摸屏界面，支持程序编辑（100组以上测试曲线）、数据存储及USB导出。
   • 可选配远程监控（LAN/RS-485），实现PC端实时数据采集。

2. ​​定制化选项​​

   • ​​湿度扩展​​：增加湿度控制模块（20%~98% RH），支持温湿度双因素冲击测试。
   • ​​多试样工装​​：针对PCB板、芯片等小件样品设计专用夹具。
   • ​​快速除霜​​：低温区自动除霜功能，减少测试中断时间。

四、典型应用场景​​

• ​​电子行业​​：IC芯片、LED封装、电路板的耐冷热冲击性能测试。
• ​​汽车领域​​：发动机部件、密封件在极寒与高温交替环境下的可靠性验证。
• ​​军工航天​​：卫星组件、导弹制导系统的高低温循环适应性试验。
• ​​新材料研发​​：评估复合材料、胶黏剂在快速温变下的开裂或变形特性。

五、总结​​

风门式温度冲击试验箱凭借​​快速温变能力​​、​​高精度控制​​及​​低维护成本​​，成为可靠性测试的关键设备。未来技术趋势包括：

• ​​更快的转换速度​​（≤3秒风门响应）；
• ​​节能化设计​​（变频驱动+热回收系统）；
• ​​AI预测性维护​​（通过大数据分析设备运行状态）。

该设备严格符合​​IEC 60068-2-14​​、​​GB/T 2423.22​​等国际标准，是产品环境适应性验证的必备工具。
